Kafka CDC 로컬 Window PC에서 구성하기
최근 Kafka CDC 라는걸 알게 되었고 어떻게 구성을 하고 동작을 하는지 알아보기 위해 개인 로컬 PC에 환경구성을 하면서 정리한 내용입니다. 아래 참고 블로그의 내용을 그대로 실행하면서 정리한 내용입니다.
1. docker-compose.yml 준비
아래 yml 파일을 실행하면 아래 첨부한 이미지와 동일한 2개의 Source, Sink용 MySQL DB와 Zookeeper, Kafka 컨테이너가 생성된다.
version: '3'
services:
mysql-source:
image: mysql:latest
container_name: mysql-source
ports:
- 3306:3306
environment:
MYSQL_ROOT_PASSWORD: admin
MYSQL_USER: mysqluser
MYSQL_PASSWORD: mysqlpw
command:
- --character-set-server=utf8mb4
- --collation-server=utf8mb4_unicode_ci
volumes:
- C:/mysql-source/data:/var/lib/mysql
mysql-sink:
image: mysql:latest
container_name: mysql-sink
ports:
- 3307:3306
environment:
MYSQL_ROOT_PASSWORD: admin
MYSQL_USER: mysqluser
MYSQL_PASSWORD: mysqlpw
command:
- --character-set-server=utf8mb4
- --collation-server=utf8mb4_unicode_ci
volumes:
- C:/mysql-sink/data:/var/lib/mysql
zookeeper:
container_name: zookeeper
image: wurstmeister/zookeeper
ports:
- "2181:2181"
kafka:
container_name: kafka
image: wurstmeister/kafka
depends_on:
- zookeeper
ports:
- "9092:9092"
environment:
KAFKA_ADVERTISED_HOST_NAME: 127.0.0.1
KAFKA_ADVERTISED_PORT: 9092
KAFKA_ZOOKEEPER_CONNECT: zookeeper:2181
volumes:
- /var/run/docker.sock:/var/run/docker.sock
2. docker-compose.yml 실행
윈도우 CMD창에서 아래 명령을 실행하면 컨테이너가 생성된다.
# docker-compose -f docker-compose.yml up -d
실행 후 컨테이너 확인
DOS 명령어가 익숙하지 않다면 로컬에 설치된 git bash와 같은 shell 명령어가 되는 COMMAND 창에서 실행해도 동일한 결과를 확인할 수 있다.
$ docker ps
CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES
d6759801dd79 wurstmeister/kafka "start-kafka.sh" 14 hours ago Up 14 hours 0.0.0.0:9092->9092/tcp kafka
850204814ae6 mysql:latest "docker-entrypoint.s…" 14 hours ago Up 14 hours 33060/tcp, 0.0.0.0:3307->3306/tcp mysql-sink
28690f7d4fca wurstmeister/zookeeper "/bin/sh -c '/usr/sb…" 14 hours ago Up 14 hours 22/tcp, 2888/tcp, 3888/tcp, 0.0.0.0:2181->2181/tcp zookeeper
9eed78105b3b mysql:latest "docker-entrypoint.s…" 14 hours ago Up 14 hours 0.0.0.0:3306->3306/tcp, 33060/tcp mysql-source
3. Source-mysql 설정
source-mysql 컨테이저 접속
# docker exec -ti 9eed78105b3b bash
Database, Table 생성
# mysql -u root -p
create database testdb;
use testdb;
CREATE TABLE accounts (
account_id VARCHAR(255),
role_id VARCHAR(255),
user_name VARCHAR(255),
user_description VARCHAR(255),
update_date DATETIME DEFAULT CURRENT_TIMESTAMP,
PRIMARY KEY (account_id)
);
사용자 권한 확인
컨테이너 생성시 docker-compose.yml 파일에서 생성한 mysqluser 파일에 권한을 부여한다.
use mysql;
GRANT ALL PRIVILEGES ON *.* TO 'mysqluser'@'%';
FLUSH PRIVILEGES;
4. Source Connector 설치 - Debezium Connector
플러그인 다운로드
플러그인 다운로드 - debezium-connector-mysql-1.5.4.Final-plugin.tar.gz
카프카 컨테이너의 /opt/kafka_2.13-2.8.1/ 하위에 connectors 디렉토리를 생성
# docker ps
CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES
d6759801dd79 wurstmeister/kafka "start-kafka.sh" 14 hours ago Up 14 hours 0.0.0.0:9092->9092/tcp kafka
850204814ae6 mysql:latest "docker-entrypoint.s…" 14 hours ago Up 14 hours 33060/tcp, 0.0.0.0:3307->3306/tcp mysql-sink
28690f7d4fca wurstmeister/zookeeper "/bin/sh -c '/usr/sb…" 14 hours ago Up 14 hours 22/tcp, 2888/tcp, 3888/tcp, 0.0.0.0:2181->2181/tcp zookeeper
9eed78105b3b mysql:latest "docker-entrypoint.s…" 14 hours ago Up 14 hours 0.0.0.0:3306->3306/tcp, 33060/tcp mysql-source
# docker exec -ti d6759801dd79 bash
root@d6759801dd79:/# mkdir /opt/kafka_2.13-2.8.1/connectors
카프카 컨테이너 안으로 복사
# docker cp debezium-connector-mysql-1.5.4.Final-plugin.tar.gz kafka:/opt/kafka_2.13-2.8.1/connectors/debezium-connector-mysql-1.5.4.Final-plugin.tar.gz
카프카 컨테이너 커넥터 플러그인 압축 해제
# # docker exec -ti d6759801dd79 bash
root@d6759801dd79:/# cd /opt/kafka_2.13-2.8.1/connectors
root@d6759801dd79:/# tar -zxvf debezium-connector-mysql-1.5.4.Final-plugin.tar.gz
debezium-connector-mysql/CHANGELOG.md
debezium-connector-mysql/CONTRIBUTE.md
debezium-connector-mysql/COPYRIGHT.txt
debezium-connector-mysql/LICENSE-3rd-PARTIES.txt
debezium-connector-mysql/LICENSE.txt
debezium-connector-mysql/README.md
debezium-connector-mysql/README_ZH.md
debezium-connector-mysql/debezium-core-1.5.4.Final.jar
debezium-connector-mysql/debezium-api-1.5.4.Final.jar
debezium-connector-mysql/guava-30.0-jre.jar
debezium-connector-mysql/failureaccess-1.0.1.jar
debezium-connector-mysql/debezium-ddl-parser-1.5.4.Final.jar
debezium-connector-mysql/antlr4-runtime-4.7.2.jar
debezium-connector-mysql/mysql-binlog-connector-java-0.25.1.jar
debezium-connector-mysql/mysql-connector-java-8.0.21.jar
debezium-connector-mysql/debezium-connector-mysql-1.5.4.Final.jar
카프카 컨테이너 플러그인 경로 수정
도커 컨테이너는 기본적으로 VI 에디터 설치가 안되어 있다. 플러그인 변경을 위해 VI 에디터를 설치한다.
# apt-get update
# apt-get install vim
/opt/kafka/config/connect-distributed.properties 파일을 수정하고 카프카 컨테이너를 재시작하면 변경한 플러그인 경로가 반영된다.
// 변경전
#plugin.path=
// 변경후
plugin.path=/opt/kafka_2.13-2.8.1/connectors
5. 카프카 Connect 실행
카프카 컨테이너 안에서 실행한다.
# /opt/kafka/bin/connect-distributed.sh /opt/kafka/config/connect-distributed.properties
6. Source Connector 생성
카프카 Connect 클러스터 정보 조회
# curl http://localhost:8083/
{"version":"2.8.1","commit":"839b886f9b732b15","kafka_cluster_id":"BZSpEGKFSfOHrUgI-Tl-6Q"}
MySQL 플러그인 확인
지금은 Source 커넥터, Sink 커넥터 모두 확인이 가능하다.
[
{
"class": "io.confluent.connect.jdbc.JdbcSinkConnector",
"type": "sink",
"version": "10.5.2"
},
{
"class": "io.confluent.connect.jdbc.JdbcSourceConnector",
"type": "source",
"version": "10.5.2"
},
{
"class": "io.debezium.connector.mysql.MySqlConnector",
"type": "source",
"version": "1.5.4.Final"
},
{
"class": "org.apache.kafka.connect.file.FileStreamSinkConnector",
"type": "sink",
"version": "2.8.1"
},
{
"class": "org.apache.kafka.connect.file.FileStreamSourceConnector",
"type": "source",
"version": "2.8.1"
},
{
"class": "org.apache.kafka.connect.mirror.MirrorCheckpointConnector",
"type": "source",
"version": "1"
},
{
"class": "org.apache.kafka.connect.mirror.MirrorHeartbeatConnector",
"type": "source",
"version": "1"
},
{
"class": "org.apache.kafka.connect.mirror.MirrorSourceConnector",
"type": "source",
"version": "1"
}
]
API Connector 생성
# curl --location --request POST 'http://localhost:8083/connectors' --header 'Content-Type: application/json' --data-raw '{
"name": "source-test-connector",
"config": {
"connector.class": "io.debezium.connector.mysql.MySqlConnector",
"tasks.max": "1",
"database.hostname": "mysql-source",
"database.port": "3306",
"database.user": "mysqluser",
"database.password": "mysqlpw",
"database.server.id": "184054",
"database.server.name": "dbserver1",
"database.allowPublicKeyRetrieval": "true",
"database.include.list": "testdb",
"database.history.kafka.bootstrap.servers": "kafka:9092",
"database.history.kafka.topic": "dbhistory.testdb",
"key.converter": "org.apache.kafka.connect.json.JsonConverter",
"key.converter.schemas.enable": "true",
"value.converter": "org.apache.kafka.connect.json.JsonConverter",
"value.converter.schemas.enable": "true",
"transforms": "unwrap,addTopicPrefix",
"transforms.unwrap.type": "io.debezium.transforms.ExtractNewRecordState",
"transforms.addTopicPrefix.type":"org.apache.kafka.connect.transforms.RegexRouter",
"transforms.addTopicPrefix.regex":"(.*)",
"transforms.addTopicPrefix.replacement":"$1"
}
}'
API Connector 목록
curl --location --request GET 'http://localhost:8083/connectors'
API Connector 상세
curl --location --request GET 'http://localhost:8083/connectors/source-test-connector/config ' --header 'Content-Type: application/json'
API Connector 삭제
curl --location --request DELETE 'http://localhost:8083/connectors/source-test-connector'
7. Source Connect 테스트
Source 데이터베이스의 테이블에 데이터 Insert 후 카프카 컨슈머에서 데이터 확인
Source 테스트 데이터 Insert
INSERT INTO accounts VALUES ("1", "role1", "name1", "desc1", now());
INSERT INTO accounts VALUES ("2", "role2", "name2", "desc2", now());
INSERT INTO accounts VALUES ("3", "role3", "name3", "desc3", now());
콘솔 카프카 컨슈머 확인
# kafka-console-consumer.sh --topic dbserver1.testdb.accounts --bootstrap-server localhost:9092 --from-beginning
{"schema":{"type":"struct","fields":[{"type":"string","optional":false,"field":"account_id"},{"type":"string","optional":true,"field":"role_id"},{"type":"string","optional":true,"field":"user_name"},{"type":"string","optional":true,"field":"user_description"},{"type":"int64","optional":true,"name":"io.debezium.time.Timestamp","version":1,"default":0,"field":"update_date"}],"optional":false,"name":"dbserver1.testdb.accounts.Value"},"payload":{"account_id":"1","role_id":"role1","user_name":"name1","user_description":"desc1","update_date":1662970838000}}
{"schema":{"type":"struct","fields":[{"type":"string","optional":false,"field":"account_id"},{"type":"string","optional":true,"field":"role_id"},{"type":"string","optional":true,"field":"user_name"},{"type":"string","optional":true,"field":"user_description"},{"type":"int64","optional":true,"name":"io.debezium.time.Timestamp","version":1,"default":0,"field":"update_date"}],"optional":false,"name":"dbserver1.testdb.accounts.Value"},"payload":{"account_id":"2","role_id":"role2","user_name":"name2","user_description":"desc2","update_date":1662970839000}}
{"schema":{"type":"struct","fields":[{"type":"string","optional":false,"field":"account_id"},{"type":"string","optional":true,"field":"role_id"},{"type":"string","optional":true,"field":"user_name"},{"type":"string","optional":true,"field":"user_description"},{"type":"int64","optional":true,"name":"io.debezium.time.Timestamp","version":1,"default":0,"field":"update_date"}],"optional":false,"name":"dbserver1.testdb.accounts.Value"},"payload":{"account_id":"3","role_id":"role3","user_name":"name3","user_description":"desc3","update_date":1662970841000}}
여기까지 Source Connector 환경 구성을 해보았다.

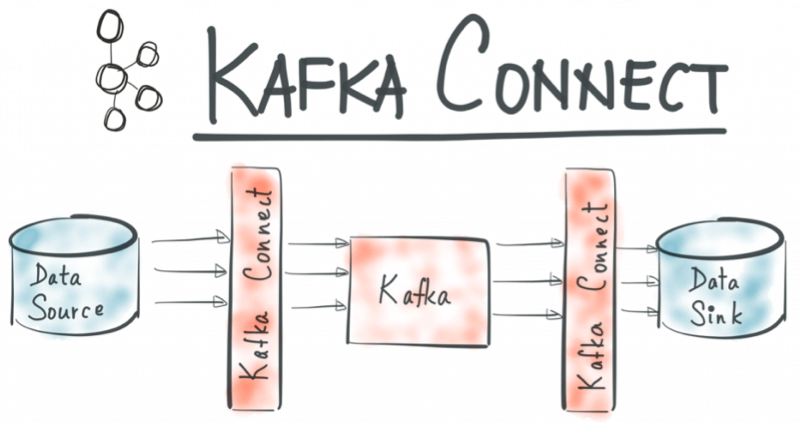

Source Connector: MySQL --> kafka Connect(Debezium Source Connector) --> Kafka
8번 부터는 Sink Connector 관련 구성을 진행할 예정이다.
Sink Connector : Kafka --> kafka Connect(JDBC Sink Connector) --> MySQL
8. Sink-MySQL 설정
위 1번 docker-compose.yml 파일에서 Sink MySQL 관련 컨테이너는 이미 생성이 되어있다. Sink용 데이터베이스 생성 및 테이블을 생성한다. Sink용 DB가 Source와 달라진 점은 데이터베이스 이름이 testdb에서 sinkdb로 변경된 것을 제외하고 모두 동일하다.
Database, Table 생성
# mysql -u root -p
create database sinkdb;
use sinkdb;
CREATE TABLE accounts (
account_id VARCHAR(255),
role_id VARCHAR(255),
user_name VARCHAR(255),
user_description VARCHAR(255),
update_date DATETIME DEFAULT CURRENT_TIMESTAMP,
PRIMARY KEY (account_id)
);
사용자 권한 확인
컨테이너 생성시 docker-compose.yml 파일에서 생성한 mysqluser 파일에 권한을 부여한다.
use mysql;
GRANT ALL PRIVILEGES ON *.* TO 'mysqluser'@'%';
FLUSH PRIVILEGES;
9. Sink Connector 설치 - Kafka JDBC Connector
JDBC Connector 다운로드
JDBC Connector 다운로드 경로에서 confluentinc-kafka-connect-jdbc-10.5.2.zip 파일을 다운로드 받는다.
카프카 컨테이너 안으로 복사
# docker cp confluentinc-kafka-connect-jdbc-10.5.2.zip kafka:/opt/kafka_2.13-2.8.1/connectors/
JDBC Connector 압축해제
# cd /opt/kafka_2.13-2.8.1/connectors
# unzip confluentinc-kafka-connect-jdbc-10.5.2.zip
카프카 Connect 재실행
카프카 플러그인 경로 설정은 Source Connector 설정 시 했기때문에 신규로 추가된 Sink Connector 플러그인이 반영되도록 재시작
# connect-distributed.sh /opt/kafka/config/connect-distributed.properties
10. Sink Connector 생성하기
API Connetor 생성
curl --location --request POST 'http://localhost:8083/connectors' \
--header 'Content-Type: application/json' \
--data-raw '{
"name": "sink-test-connector",
"config": {
"connector.class": "io.confluent.connect.jdbc.JdbcSinkConnector",
"tasks.max": "1",
"connection.url": "jdbc:mysql://mysql-sink:3306/sinkdb?user=mysqluser&password=mysqlpw",
"auto.create": "false",
"auto.evolve": "false",
"delete.enabled": "true",
"insert.mode": "upsert",
"pk.mode": "record_key",
"table.name.format":"${topic}",
"tombstones.on.delete": "true",
"connection.user": "mysqluser",
"connection.password": "mysqlpw",
"topics.regex": "dbserver1.testdb.(.*)",
"key.converter": "org.apache.kafka.connect.json.JsonConverter",
"key.converter.schemas.enable": "true",
"value.converter": "org.apache.kafka.connect.json.JsonConverter",
"value.converter.schemas.enable": "true",
"transforms": "unwrap, route, TimestampConverter",
"transforms.unwrap.type": "io.debezium.transforms.ExtractNewRecordState",
"transforms.unwrap.drop.tombstones": "true",
"transforms.route.type": "org.apache.kafka.connect.transforms.RegexRouter",
"transforms.route.regex": "([^.]+)\\.([^.]+)\\.([^.]+)",
"transforms.route.replacement": "$3",
"transforms.TimestampConverter.type": "org.apache.kafka.connect.transforms.TimestampConverter$Value",
"transforms.TimestampConverter.format": "yyyy-MM-dd HH:mm:ss",
"transforms.TimestampConverter.target.type": "Timestamp",
"transforms.TimestampConverter.field": "update_date"
}
}'
옵션들에 대한 자세한 설명은 아래 참고 블로그에서 확인하도록 한다.
JDBC connector 생성 시 No suitable driver found 에러
Caused by: org.apache.kafka.connect.errors.ConnectException: java.sql.SQLException: No suitable driver found for jdbc:mysql://localhost:3307/testdb
Connect/J JDBC driver for MySQL 파일을 다운로드 받아 JDBC Connector 플러그인 하위의 lib 폴더에 넣어준다.
# docker cp mysql-connector-java-8.0.27.jar kafka:/opt/kafka_2.13-2.8.1/connectors/confluentinc-kafka-connect-jdbc-10.5.2/lib/
11. Sink Connect 테스트
Source 테스트 데이터 Insert
INSERT INTO accounts VALUES ("4", "role4", "name4", "desc4", now());
INSERT INTO accounts VALUES ("5", "role5", "name5", "desc5", now());
INSERT INTO accounts VALUES ("6", "role6", "name6", "desc6", now());
콘솔 카프카 컨슈머 확인
# kafka-console-consumer.sh --topic dbserver1.testdb.accounts --bootstrap-server localhost:9092 --from-beginning
{"schema":{"type":"struct","fields":[{"type":"string","optional":false,"field":"account_id"},{"type":"string","optional":true,"field":"role_id"},{"type":"string","optional":true,"field":"user_name"},{"type":"string","optional":true,"field":"user_description"},{"type":"int64","optional":true,"name":"io.debezium.time.Timestamp","version":1,"default":0,"field":"update_date"}],"optional":false,"name":"dbserver1.testdb.accounts.Value"},"payload":{"account_id":"4","role_id":"role4","user_name":"name4","user_description":"desc4","update_date":1662974998000}}
{"schema":{"type":"struct","fields":[{"type":"string","optional":false,"field":"account_id"},{"type":"string","optional":true,"field":"role_id"},{"type":"string","optional":true,"field":"user_name"},{"type":"string","optional":true,"field":"user_description"},{"type":"int64","optional":true,"name":"io.debezium.time.Timestamp","version":1,"default":0,"field":"update_date"}],"optional":false,"name":"dbserver1.testdb.accounts.Value"},"payload":{"account_id":"5","role_id":"role5","user_name":"name5","user_description":"desc5","update_date":1662974999000}}
{"schema":{"type":"struct","fields":[{"type":"string","optional":false,"field":"account_id"},{"type":"string","optional":true,"field":"role_id"},{"type":"string","optional":true,"field":"user_name"},{"type":"string","optional":true,"field":"user_description"},{"type":"int64","optional":true,"name":"io.debezium.time.Timestamp","version":1,"default":0,"field":"update_date"}],"optional":false,"name":"dbserver1.testdb.accounts.Value"},"payload":{"account_id":"6","role_id":"role6","user_name":"name6","user_description":"desc6","update_date":1662975000000}}
Sink 테이블 데이터 확인
# select * from accouts
account_id|role_id|user_name|user_description|update_date |
----------+-------+---------+----------------+-------------------+
1 |role1 |name1 |desc1 |2022-09-12 08:20:38|
2 |role2 |name2 |desc2 |2022-09-12 08:20:39|
3 |role3 |name3 |desc3 |2022-09-12 08:20:41|
4 |role4 |name4 |desc4 |2022-09-12 09:29:58|
5 |role5 |name5 |desc5 |2022-09-12 09:29:59|
6 |role6 |name6 |desc6 |2022-09-12 09:30:00|
Source에서 입력한 테스트 데이터를 Kafka Consumer와 Sink 테이블에서 조회되는 것을 확인했고 로컬 환경에서 Kafka CDC 환경구성을 마무리 하려고한다.
참고
MySQL 에서 Kafka 로 Source Connector 구축하기
Kafka 에서 Mysql 로 Sink Connector 구축하기
JDBC connector 생성 시 No suitable driver found 에러 발생
Source Connector API 명령 참고1
Source Connector API 명령 참고2
Sink Connector API 명령 참고1
Sink Connector API 토픽이름 RegrexRouter1
Sink Connector API 토픽이름 RegrexRouter2
